Technologie AVI Drones

Radiometrická termovize,
ortofoto a 3D model

Z jednoho letu vzniká auditovatelný report s nálezy, prioritou a doporučeným postupem. Snímky i měření zpracováváme ve vlastním softwaru.

Poptat inspekci Otevřít report (PDF)

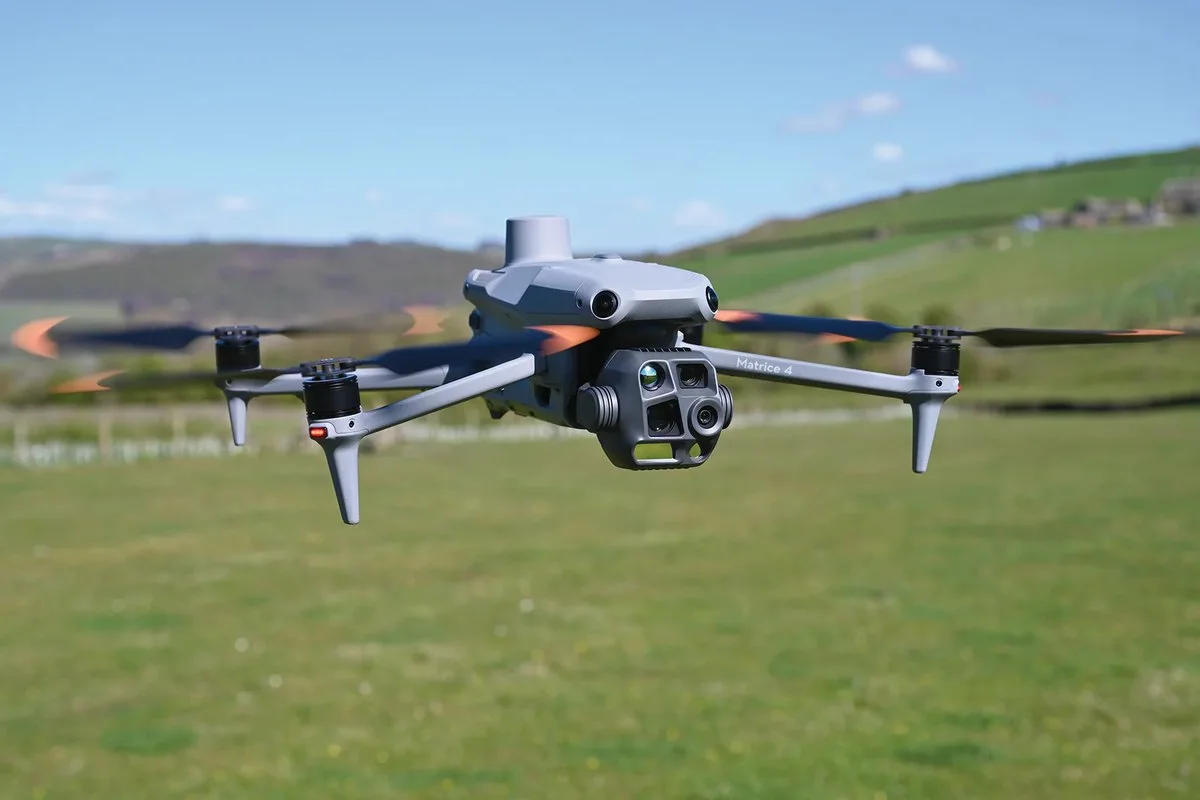

DJI Matrice 4T / 4E
RGB + radiometrická data

48 MPRGB snímky

640 × 512termální senzor

0 odstávekbez zásahu do provozu

1 reportpro další rozhodnutí

Metoda

Sběr dat, analýza a odborná kontrola v jednom procesu

Klient nepotřebuje stovky snímků. Potřebuje vědět, kde je problém, jak je závažný a co udělat dál. Proto propojujeme sběr dat, vlastní analytické nástroje a odbornou kontrolu do jednoho procesu.

Sběr dat

48 MP RGB, radiometrická termokamera 640 × 512 px a laserový dálkoměr — z jednoho letu, bez lešení a odstávky provozu.
DJI Matrice 4T/4E
Analýza

Teplota v každém pixelu, ortofoto, DSM a mračno bodů. Zpracování ve vlastním softwaru.
Radiometrie + fotogrammetrie
Odborná kontrola

Každý nález posuzuje člověk — podle typu objektu stavební technik nebo elektrikář FVE.
Specialista dle objektu
Report a doporučení

Očíslované nálezy s polohou, hodnotou a prioritou. U FVE dle IEC TS 62446-3, geodetické výstupy v S-JTSK.
PDF do 3 dnů

Meze metody

Kdy měření platí a kdy ne

Nález je použitelný jen tehdy, když měření proběhlo za správných podmínek. Tady jsou meze, se kterými počítáme — říkáme je předem, ne až se na ně zeptáte.

Termovize FVE

Měříme při osvitu nad 600 W/m² a za provozu elektrárny — pod touto hranicí anomálie spolehlivě nevyniknou a výsledek dle IEC TS 62446-3 neplatí. Termín proto plánujeme podle počasí, ne podle kalendáře.

Termovize budov

Potřebuje teplotní rozdíl mezi interiérem a exteriérem — tepelné mosty a úniky měříme v topné sezóně. Čerstvě zateplenou fasádu má smysl měřit až po náběhu vytápění; detaily nedostupné z letu doměřujeme ruční termokamerou.

Přesnost zaměření

Bez RTK a vlícovacích bodů je ortofoto technický podklad s přesností v řádu decimetrů — u každého reportu ji uvádíme (GSD, CE90). Pro závazné geodetické zaměření doporučíme měření s vlícovacími body.

Termovize nenahradí sondu do konstrukce, revizní zprávu elektro ani statický posudek — říká, kde má smysl je objednat.

Vlastní nástroje

Termovize, vizuální inspekce, ortofoto i report v jednom softwaru

Termální analýzu, fotogrammetrii i podobu reportu propojujeme ve vlastním softwaru. Klikněte na jednotlivé vrstvy.

Datové vrstvy

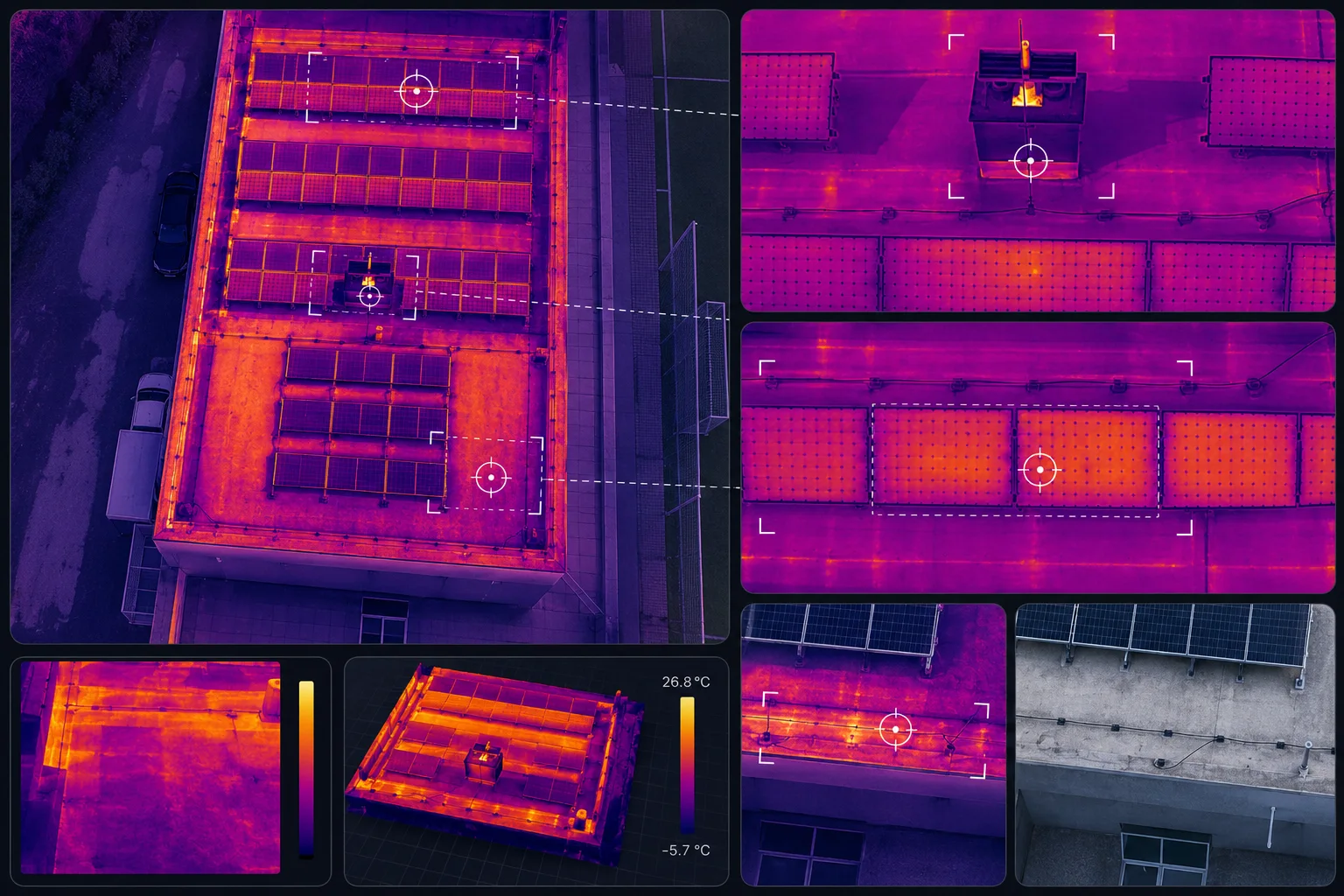

Termovizní analýza FVE ve vlastním softwaru — přehledový termogram, měřicí body a 3D termální model

Reálné °C, ne jen barevný obrázek.

Radiometrický snímek uchovává teplotu v každém pixelu. Měříme body, plochy i rozdíly a u FVE klasifikujeme vady dle IEC TS 62446-3.

640 × 512BOD / PLOCHAΔTIEC TS 62446-3

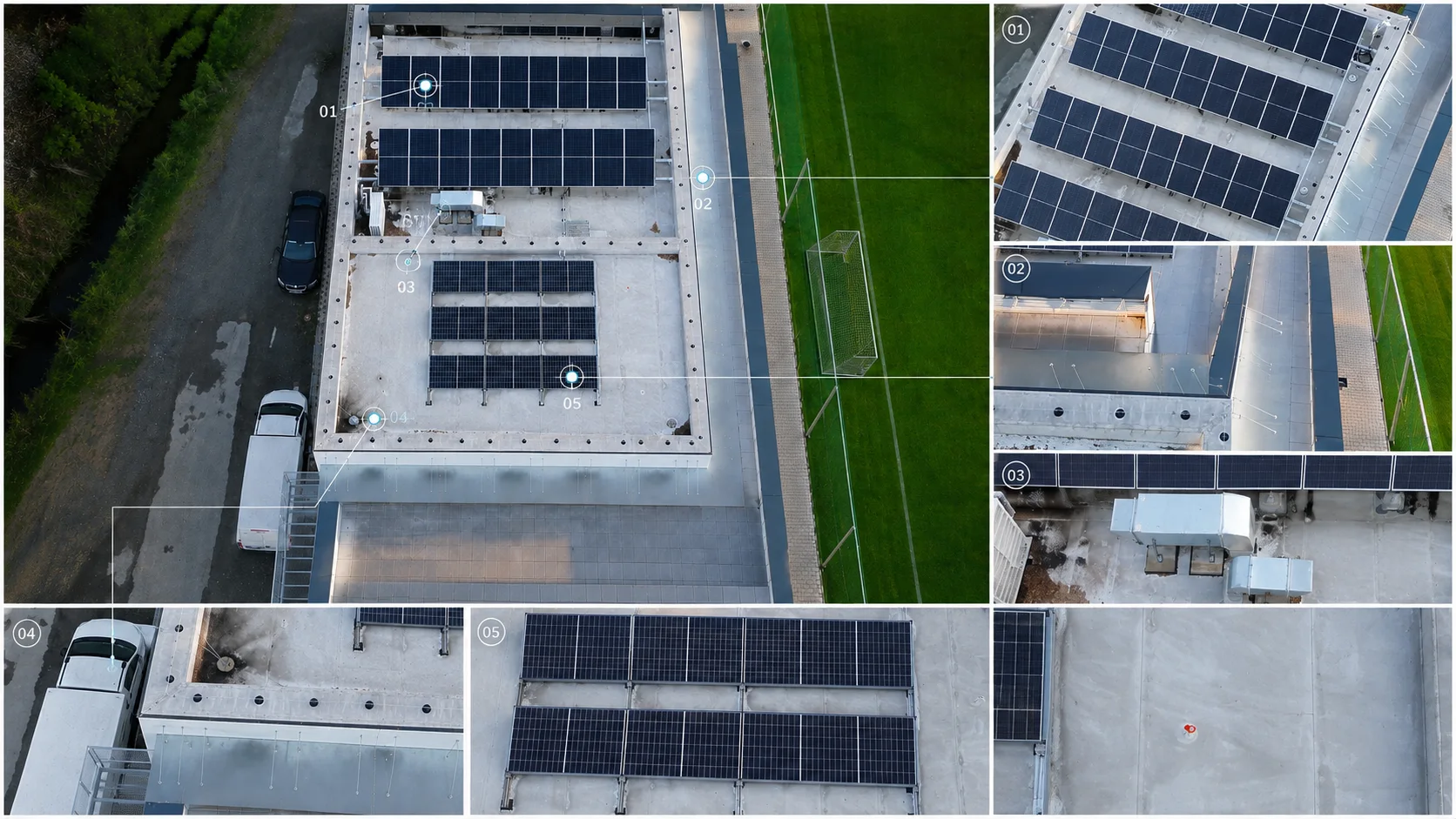

Vizuální inspekce střechy haly — přehledový snímek s očíslovanými nálezy 01–05 a detailními výřezy

Detail objektu bez práce ve výšce.

Vizuální inspekce ve 48 MP — střechy, fasády a technologické celky do detailu. Každý snímek nese přesnou polohu a kontext nálezu.

48 MPZOOM DETAILULOKALIZACE

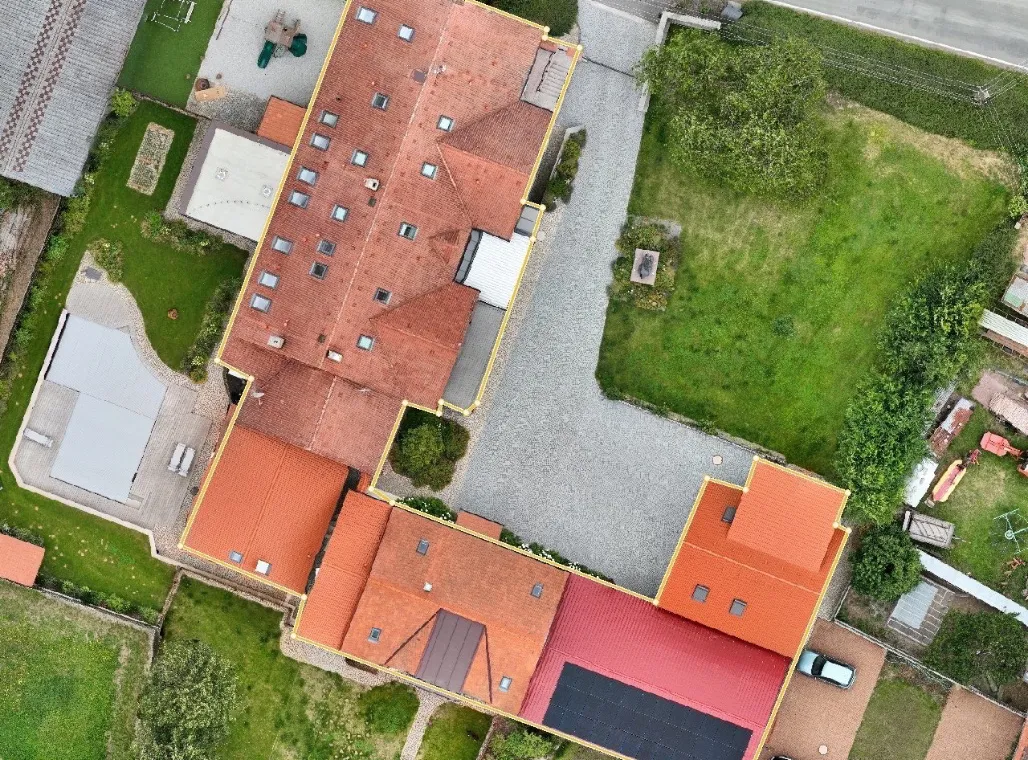

Ortofoto areálu se zákresem měřené plochy — reálná zakázka

Georeferencovaný podklad pro projekt.

Z překryvových snímků vzniká ortofoto, mračno bodů a 3D model pro dokumentaci stavby, kubatury a projekční práce.

ORTOFOTOMRAČNO BODŮMESHS-JTSK

Výstup, který lze předat dál.

Jednotná struktura nálezů usnadňuje rozhodnutí investorovi, výboru SVJ, technickému dozoru, servisu i pojišťovně.

NÁLEZPRIORITADOPORUČENÍPDF

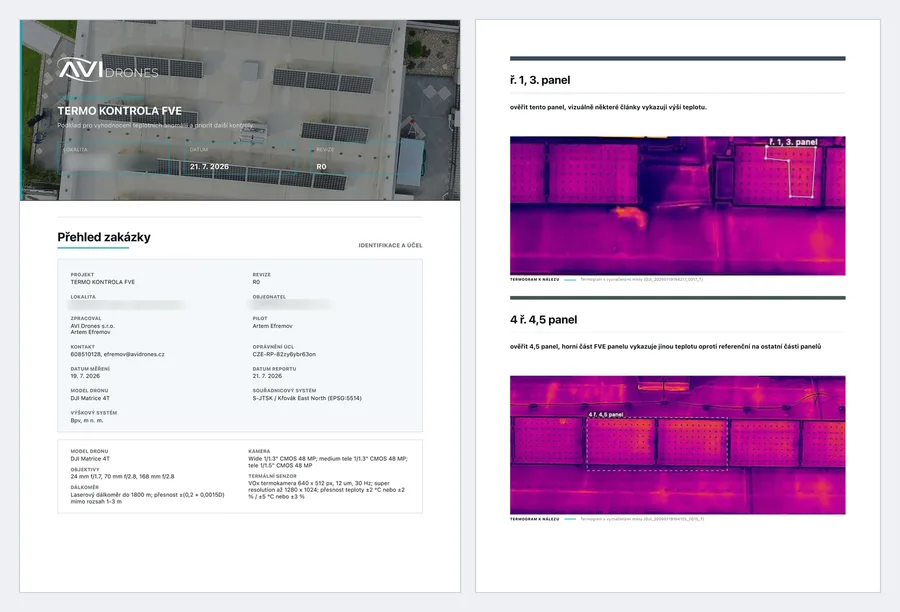

Ukázka výstupu

Střešní FVE, 33 panelů — 3 anomálie, report za 2 dny

Radiometrická kontrola za provozu dle IEC TS 62446-3. Kompletní průběh a nálezy jsou v případové studii.

Přečíst případovou studii Otevřít report (PDF)

Použití

Metoda podle typu objektu

Metodu a senzor volíme podle objektu a otázky, kterou potřebujete zodpovědět.

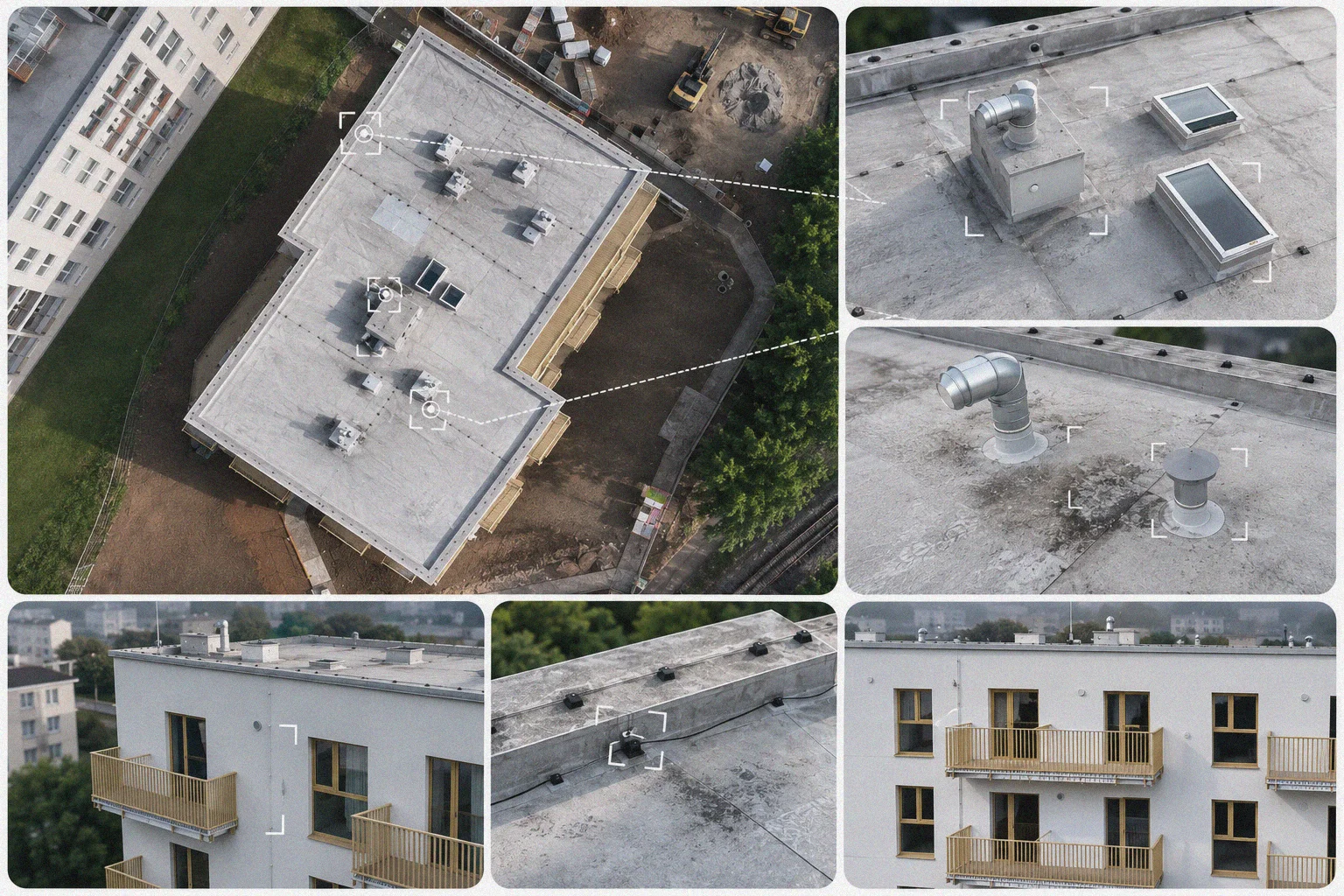

Vizuální kontrola bytového domu — plochá střecha s vyznačenými body, detaily VZT prostupů, světlíků a fasády

BYTOVÉ DOMY A SVJ

Střechy, fasády a reklamace

Nálezy pro výbor, cílené opravy a podklad pro jednání se zhotovitelem.

Termovizní kontrola střešní FVE — přehledový termogram s měřicími body, detailními výřezy a 3D termálním modelem

FVE A SOLÁRNÍ PARKY

Termovizní kontrola panelů

Radiometrie, klasifikace vad a doporučení ke konkrétním panelům.

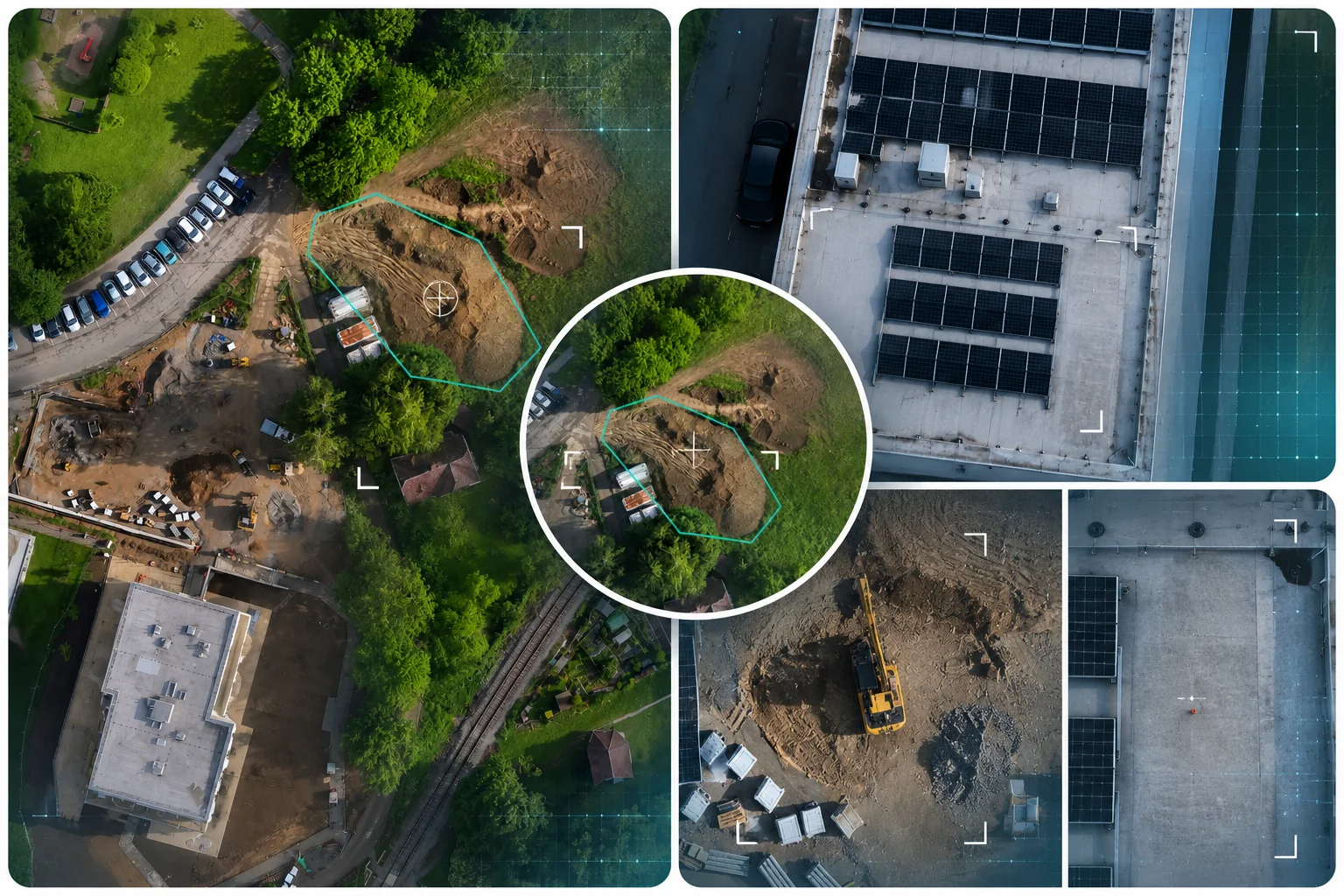

Ortofoto staveniště s vyznačenou plochou deponie a detailním výřezem — podklad pro výpočet kubatur

STAVBY A DEVELOPMENT

Monitoring, ortofoto a kubatury

Opakovatelný podklad pro investora, kontrolu postupu a fakturaci zemních prací.

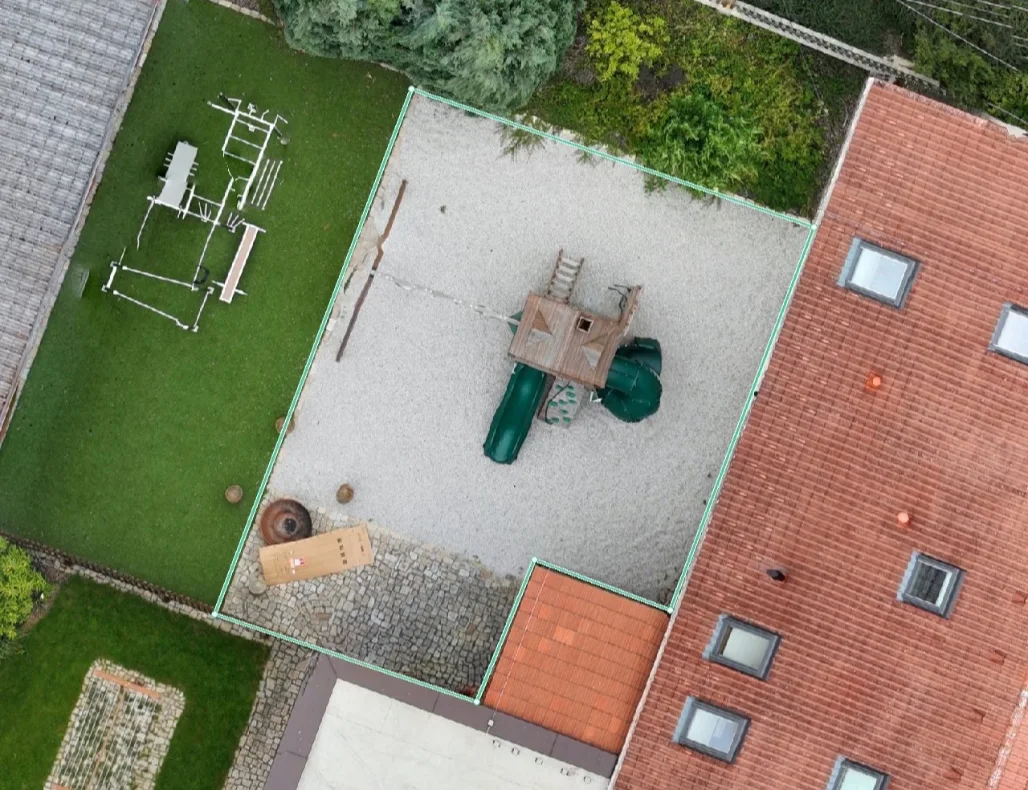

Ortofoto pozemku se zákresem měřené plochy — geodetické zaměření v S-JTSK

POZEMKY A GEODÉZIE

Ortofoto a zaměření ploch

Georeferencované ortofoto a odměřené plochy jako podklad pro projekt i stavební úřad.

Časté otázky

Co je dobré vědět před inspekcí

Ne. Termogram ukazuje teplotní odchylku, kterou je nutné posoudit v kontextu podmínek měření, objektu a referenčních míst. Proto nálezy kontroluje člověk a report obsahuje doporučený další krok.

Ve většině případů ne. Hlavní výhodou dronové inspekce je sběr dat bez lešení, plošiny a zbytečné odstávky. Konkrétní podmínky ověříme při přípravě letu.

Podle zakázky obdržíte auditovatelný PDF report, případně ortofoto, mračno bodů nebo 3D model. Report obsahuje lokalizované nálezy, hodnoty, prioritu a doporučený postup.

Termín závisí na rozsahu a typu výstupu. U ukázkové kontroly 33 panelů FVE byl report předán do dvou dnů od letu.

Kontakt

Poptávka inspekce

Napište typ objektu a důvod kontroly — cenu a termín dostanete do 24 hodin.

nebo volejte 603 722 057 · 608 510 128 · info@avidrones.cz
